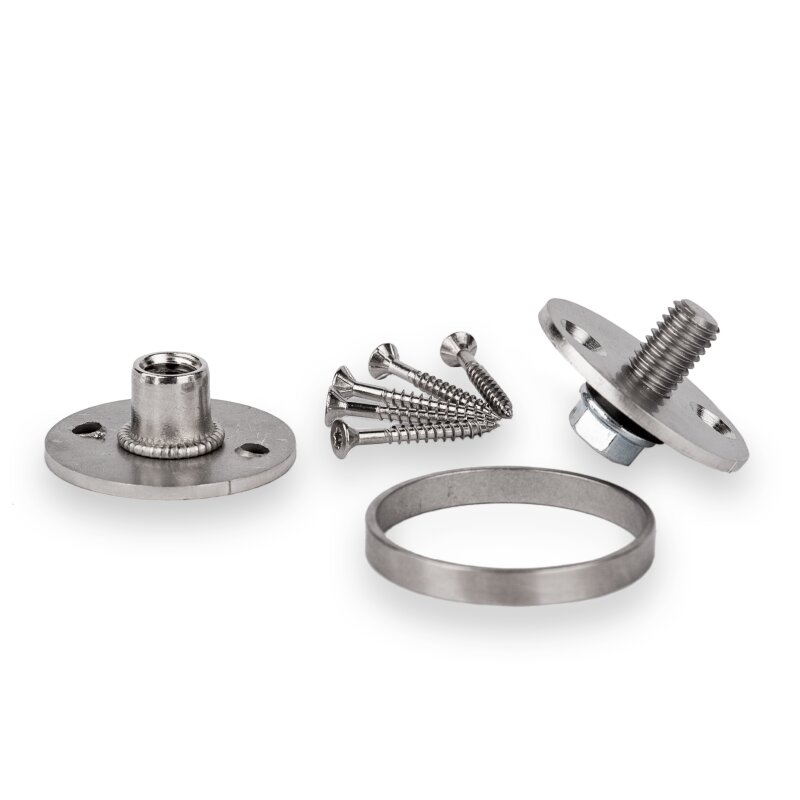

3D-H connector with shadow gap

22,95 €

including 19% VAT., plus shipping (VK Kleinteile)


Description

Beschreibung:

  • Schattennutring: Edelstahl
  • ØSchattennutring: 37 mm, 5 mm breit

Montage:

  1. Zwischen jedem Element wird ein 5 mm Abstand gelassen. An sämtlichen Schnittflächen werden die Kanten gerundet und lackiert.
  2. Die Handlaufelemente werden vor Ort zugeschnitten und passend mit Schmiegen oder Kreisring-Abschnitten versehen.
  3. Für den 3D-H-Verbinder muss das Kopfstück mit 3 Bohrungen à 2,5 mm versehen werden (hierfür benötigen Sie unsere Bohrlehre).
  4. Die Achse bekommt eine 16 mm Sackbohrung, 15 mm tief.

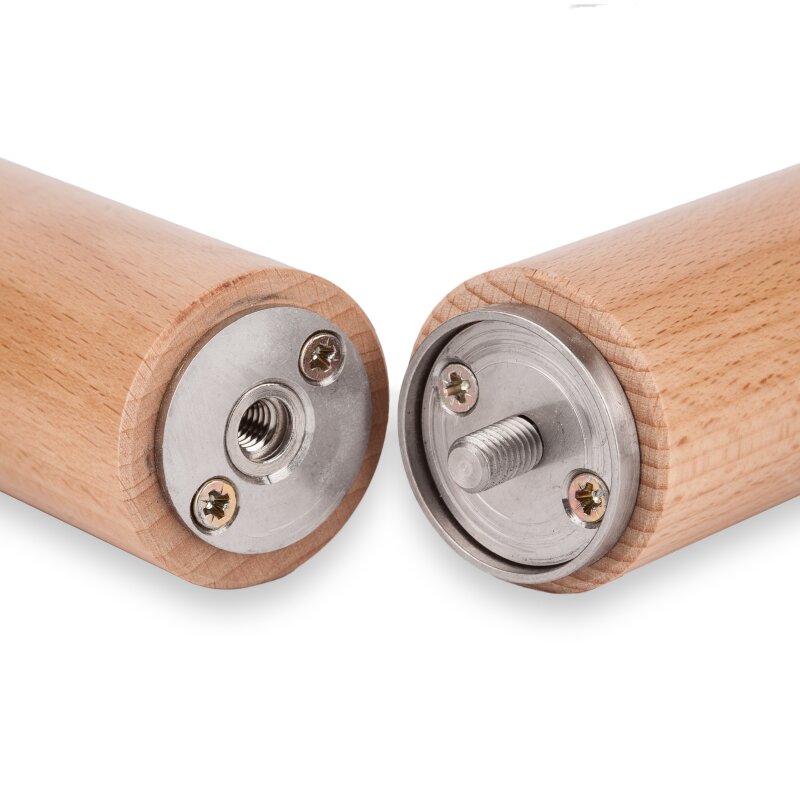

  5. Die Grundplatten mit einer Gewindeaufnahme werden mit 3,0 x 30 mm Schrauben in den vorgebohrten Löchern befestigt.

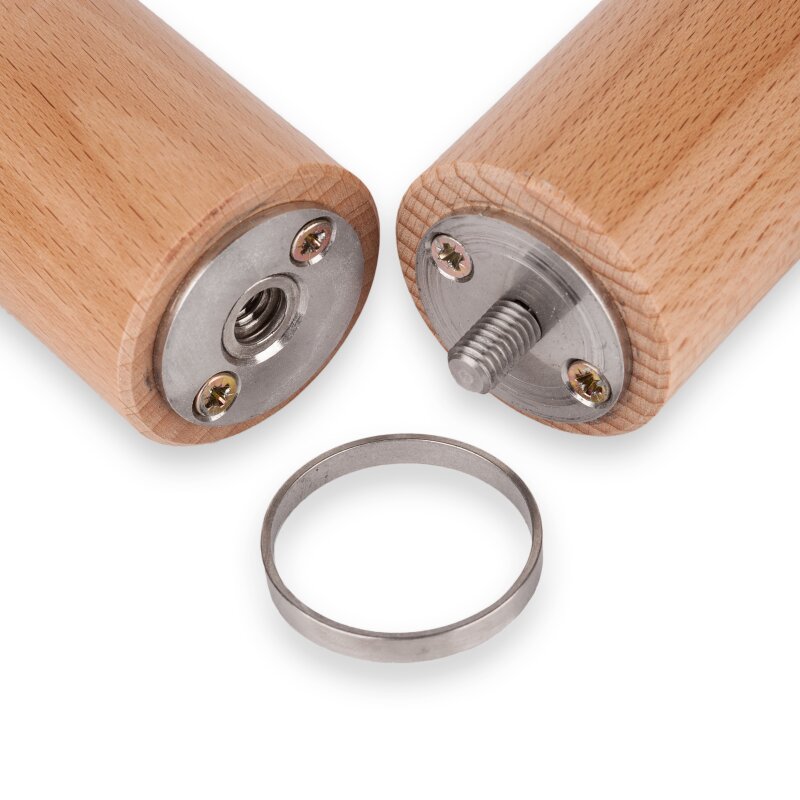

  6. Der Schattennutring wird zwischen die Handlauf-Elemente gelegt und die Elemente miteinander mittels einer Gewindestange verschraubt. Soweit, bis der Ring an beiden Enden anliegt.  Jetzt haben wir eine Umdrehung als Reserve und können die Handläufe passgenau einrichten.

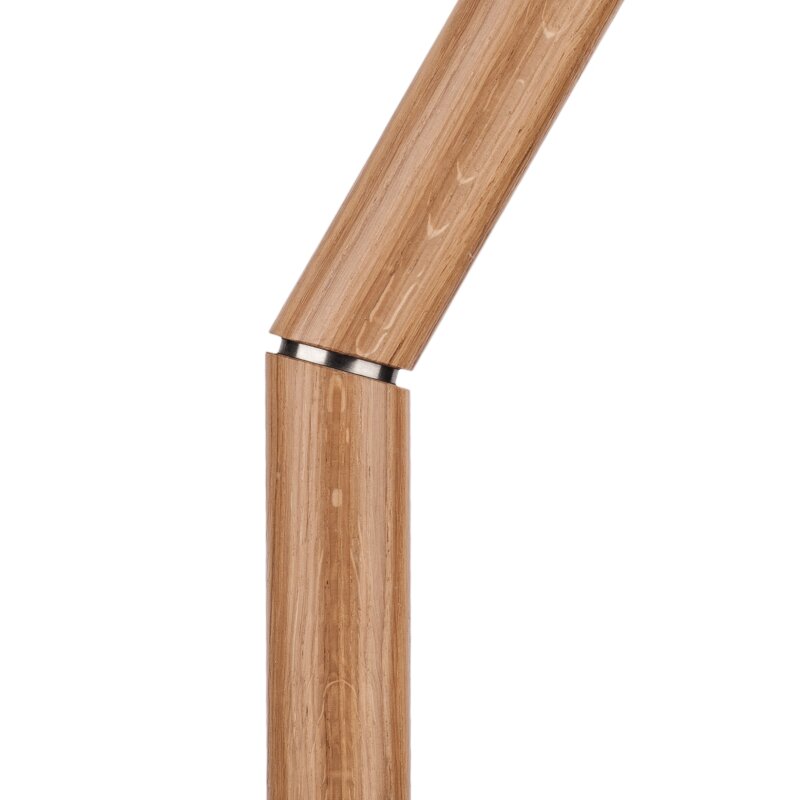

  7. Der fertig montierte Handlauf kann nun durch Drehen der einzelnen Elemente in die gewünschte Lage ausgerichtet und endmontiert werden.
